產品介紹

  臨時過濾器又稱錐型過濾器，屬于管道粗過濾器系列簡單過濾器形式，安裝在管道上能除去流體中的較大固體雜質， 使機器設備(包括壓縮機、泵等)、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。當流體進入置 有規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出， 處理后重新裝入即可，因此，使用維護方便。

  外形尺寸(平底臨時過濾器)

  標準尺寸

公稱通徑DN	外形尺寸
	D	D1	D2	T	L
40	92	30	20	1.5	65
50	107	44	32	1.5	65
65	127	58	38	1.5	80
80	142	68	50	1.5	90
100	162	90	64	1.5	115
125	192	114	82	2	140
150	218	140	102	2	165
200	272	188	144	2	215
250	329	238	184	2	255
300	384	288	226	2	305
350	444	316	258	3	330
400	495	366	298	3	355
450	555	414	344	3	355
500	617	464	382	3	430
600	724	564	458	3	510

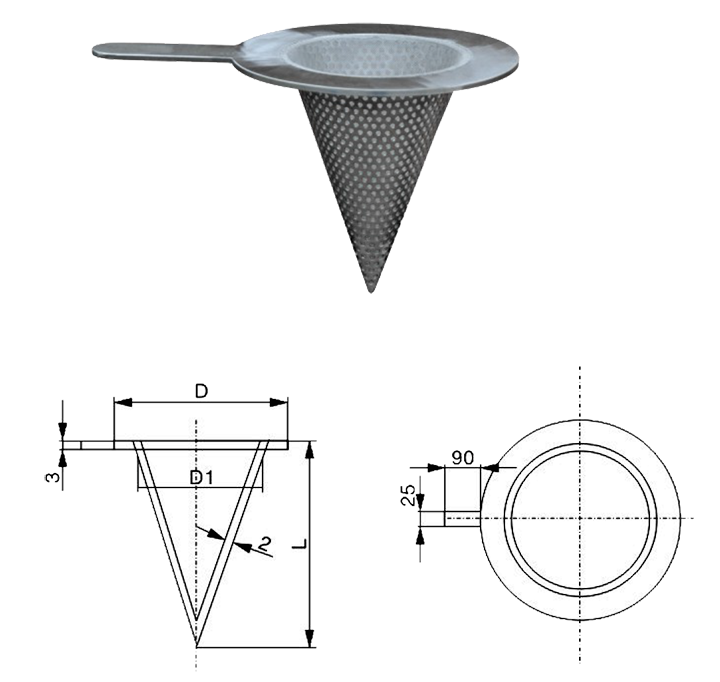

  外形尺寸(尖底臨時過濾器)

  標準尺寸

公稱通徑DN	外形尺寸
	D	D1	L
40	92	30	100
50	107	44	115
65	127	58	140
80	142	68	165
100	162	90	215
125	192	114	265
150	218	140	330
200	272	188	430
250	329	238	535
300	384	288	635

  技術選型

公稱通經（DN）	DN15-DN600	連接方式	法蘭對夾
殼體材質	不銹鋼、PP、F46	法蘭壓力	0.25-10MPa、150-600LB
過濾精度	0目-500目

  附 注

  可根據用戶提供的規格、型號及樣品加工定制!
