產品介紹

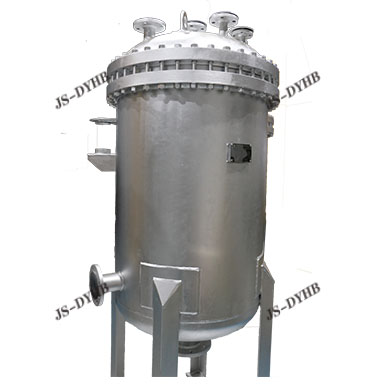

　HK-ZYZ燭管式過濾機，在機殼的內部設置有很多根燭管，燭管外套有濾布用來過濾濾液和固體。過濾后濾餅的干燥、排除、濾布的清洗等都可以全自動運行。 由于沒有驅動裝置、結構簡單，所以能夠應對過濾面積較大的情況。另外，對于過濾機非常重要的密封部采用密封軟管，實現了無泄漏的穩定過濾。

  燭管過濾機的特點

   節能、易于維護、無驅動裝置、完全密封、容易大型化、耐腐蝕性出眾、可全自動運行、結構簡潔、設計緊湊

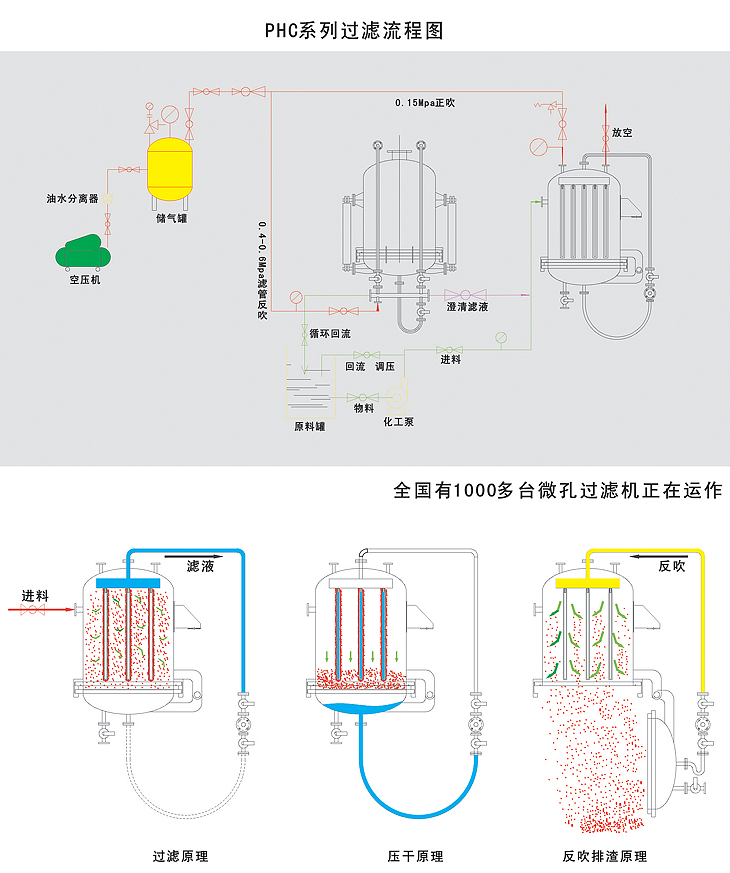

  反吹示意圖



  反吹示意圖

　　



型號尺寸

過濾面積（m2)

燭管長度

燭管根數（本）

機器重量  （ton）

機器容量（m2）

設計負載（KN）

濾液出口A

原液入口B

溢流口C

排出口D

壓力表口徑E

原液出口F

檢視孔G

ZYZ 4.5-14-12

4.5

1250

14

0.75

0.9

21

50Ax5

40A

40A

300A

80A

20A

Ø100x2

ZYZ 6-14-16

6

1650

14

0.8

1.1

24

50Ax5

40A

40A

300A

80A

20A

Ø100x2

ZYZ 9-27-12

9

1250

27

0.9

1.5

31

50Ax7

50A

50A

300A

80A

20A

Ø100x2

ZYZ 15-36-16

15

1650

36

1.2

2.2

44

50Ax7

80A

50A

400A

80A

20A

Ø100x2

ZYZ 23-36-25

23

2500

36

1.3

3.0

55

50Ax7

80A

50A

400A

80A

20A

Ø100x2

ZYZ 35-54-25

35

2500

54

1.7

4.3

77

50Ax9

100A

50A

400A

80A

20A

Ø100x2

ZYZ 54-83-25

54

2500

83

2.8

6.8

123

50Ax11

100A

80A

500A

100A

20A

Ø100x2

ZYZ 83-128-25

83

2500

128

3.9

10.1

179

50Ax15

150A

80A

500A

100A

20A

Ø100x2

ZYZ 121-186-25

121

2500

186

5.5

5.5

262

50Ax17

150A

80A

500A

100A

25A

Ø100x2

ZYZ 171-264-25

121

2500

264

7.1

22.0

370

50Ax21

150A

80A

500A

100A

25A

Ø100x2

  4、主要用途

  有機化學工業 對苯二酸、酚醛樹脂、密胺樹脂、PVC回收、礦物油、膠乳(橡漿)、聚碳酸酯(PC)、氨基酸、紡絲溶液、合成橡膠、藥品中間體、乙酸纖維酯涂布漆、甘油(丙三醇)、流體石蠟(白油)、粗二甲基甲酰胺、農藥中間體

  無機化學工業 氟化氫酸、鹽鹵、硅酸蘇打、硅晶片研磨液、氯化亞鐵、電鍍液、氫氧化鋁水溶液、硫酸鋇、磷酸液、軋制油、氧化鈦、四氯化碳、石墨漿液、半導體蝕刻液、廢氟酸

  食品工業 葡萄糖、山梨糖醇、清酒未過濾酒、食品粗油、檸檬酸溶液、食品脫色、食品脫蠟、糖液、茶、酒、甜料酒

  環境、廢棄物相關 隧道集塵風機、排煙脫硫裝置吸收液、甲基丙烯酸排水、(聚)氯乙烯樹脂生產排水、含油排水
