產品介紹

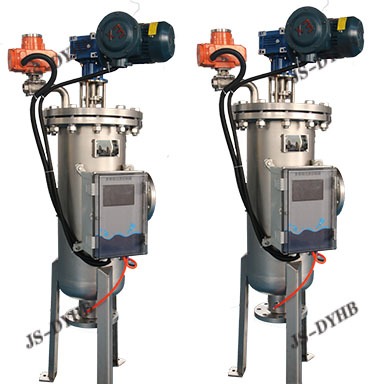

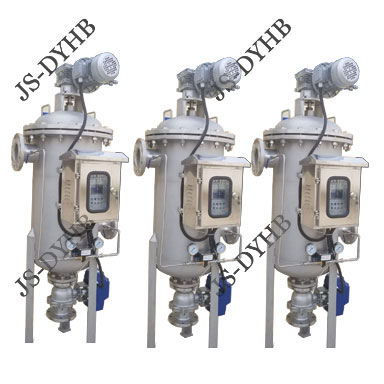

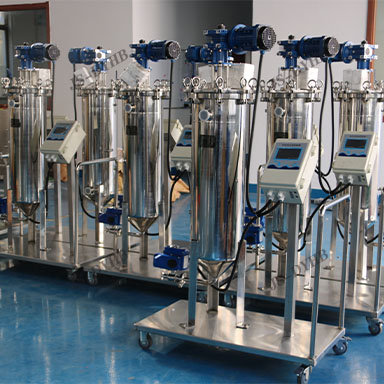

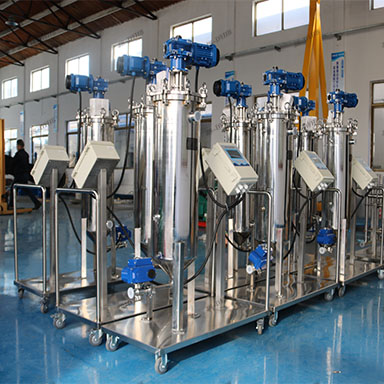

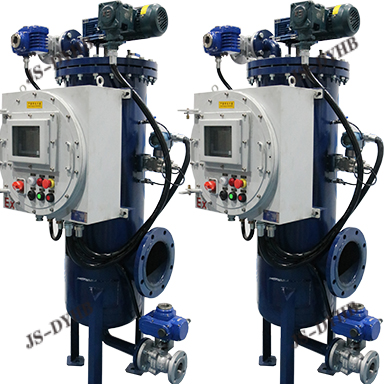

HK-GD系列:刮刀自清洗過濾器根據刮刀位置，分為兩大類：內刮刀過濾器、外刮刀過濾器。

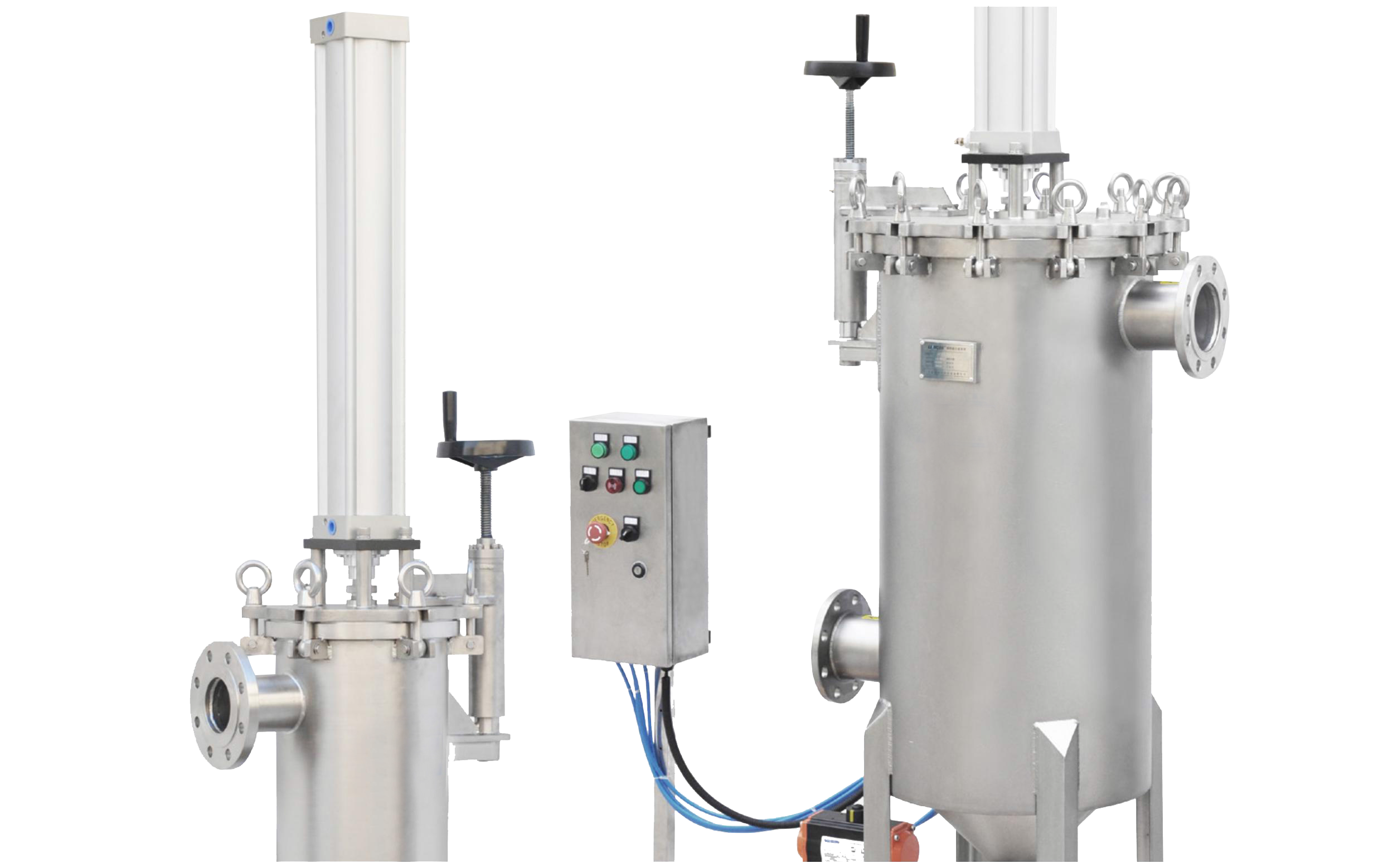

刮刀過濾器使用360°旋轉刮刀和氣缸升降刮刀，在線自動清洗雜質和污垢，無需人工清洗，保持操作連續作業， 主要應用于過濾低、中、高粘性液體的除雜過濾，是一款性能優良的自清洗刮刀過濾設備。
液體從殼體進口進入，粘性物料介質通過楔形網濾網，粗顆粒被濾網攔截，高濃度的液體經過濾后進入下一道生產環節， 雜質被攔截在濾網內表面，慢慢堆積，沉降一部分在在設備底部。壓差傳感器檢測濾芯內外壓差值，控制模塊啟動既定清洗程序， 刮刀將附著在濾網內外壁的介質清洗，并隨著底部的濃縮液排除殼體，恢復正常過濾狀態。
技術參數
| 口徑 | DN25-DN300 | 工作溫度 | 0-200℃ |
| 殼體材質 | CS、SUS304、SUS316、TA2 | 墊片材質 | 氟橡膠、丁晴橡膠 |
| 濾芯材質 | 不銹鋼 | 過濾精度 | 500UM-25UM |
| 工作壓力 | 0-2.0MPa | 殼體處理 | 機械拋光、噴砂、酸洗鈍化 |
工作流程
過濾：待過濾液體通過進液口進入過濾器，在過濾過程中，粘性物料中的雜質堆積在不銹鋼濾網上，內層雜質逐漸堆積，內外兩側由此產生壓差，通過壓差開關監測進出口的壓差變化；
清洗：待壓差達到設定值時，將開啟自動清洗過程，電控系統給出信號，氣缸/電機開始工作，帶動刮刀上下往復（旋轉）刮除雜質;
排污：達到指定排污時間后，排污閥打開，開始排污，排污時間根據雜質量及濾液的價值設定。整個控制也可按照客戶要求改進，請聯系蘇州華凱工程師，咨詢排污方案。
元件
外殼/電機/減速機/彈性刮刀組件
精度高濾元/壓差監控/智能控制系統
細節展示
| 公稱通經（DN） | DN25-DN300（1/2’’-24’’） | 連接方式 | 法蘭、對焊、承插焊、螺紋、卡箍 |
| 殼體材質 | Q235B 304 316 TA2 合金鋼 | 法蘭壓力 | 0.25-6.3MPa(150-600LB) |
| 濾芯材質 | 不銹鋼/合金鋼 | 法蘭密封面 | FF、RF、M、FM、RJ、T、G |
| 過濾精度 | ≥25UM | 墊片材質 | PTFE、金屬纏繞、丁晴橡膠等 |
| 安裝地點 | 室內/室外 | 防爆等級 | ExibⅡBT4/ExibⅡCT4 |
| 控制箱 | 液晶觸摸智能控制箱 西門子PLC-LOGO 單片機 | ||
特征和優點
■ 不產生過濾耗材一次性拋棄，節約耗材成本及環保處理成本
■ 污水從高雜質濃度和可回收利用，避免了材料的損耗高值
■ 標準配備國際知名品牌減速電機，可靠性高，使用壽命長
■ 全自動密閉過濾，無有害物質泄漏，安全綠色高效
■ 配備多類型微孔濾元，滿足各種過濾工況要求
■ 各種模塊組合和自動可選模式，滿足各種過濾器的應用要求
■ 壓損小，流量穩定，能耗控制控制低值
■ 自主研發的彈簧刮刀組件，無二次污染，緊密貼合濾元
■ 自動運行， 24小時連續在線過濾，節省人工開支
典型應用
■ 適用行業： 石油化工、精細化工、食品加工、醫藥環保
■ 典型液體： 蠟、煤餾油、瀝青、油墨、涂料、粘合劑、橡膠、膠水、巧克力、糖果、果汁、冷卻液、高分子聚合物等
附 注
可根據用戶提供的規格、型號及樣品加工定制!
