大流量過濾器采用國外優質濾芯，結合多年眾多客戶過濾案例，優化結構，在緊湊的過濾系統設計中擴大流量，與傳統的過濾系統相比較，大流量過濾器具有更多獨特的設計。
技術參數
材質 SUS304，SUS316L/工作壓力:100Psi/表面拋光處理或亞光處理。

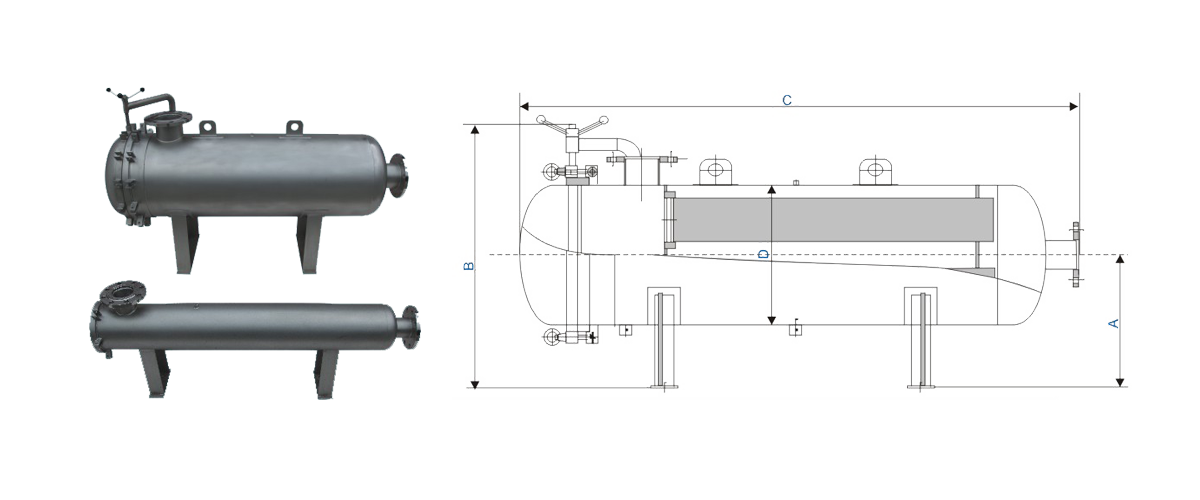

外形尺寸
標準尺寸
| Model | A(MM) | B(MM) | C(MM) | In/Out |
| JSDY-BJS-7-10'' | 275 | 355 | Ø89 | 3/4'',1'' |
| JSDY-BJS-7-20'' | 525 | 605 | Ø89 | 3/4'',1'' |
| JSDY-BJS-7-30'' | 775 | 855 | Ø89 | 1'' |
| JSDY-BJS-7-40'' | 1025 | 1105 | Ø89 | 1'' |
技術選型
| 公稱直徑（DN） | DN150-DN600（1/2’’-24’’） | 連接方式 | 法蘭、對焊、承插焊、螺紋、卡箍 |
| 殼體材質 | Q235B/Q345R-304-316L-2205 | 法蘭壓力 | 0.25-6.3MPa(150-600LB) |
| 濾芯材質 | PP-304-316L | 法蘭密封面 | FF、RF、M、FM、RJ、T、G |
| 過濾精度 | 10目-0.22UM | 墊片材質 | PTFE、金屬纏繞、丁晴橡膠等 |
附 注
可根據用戶提供的規格、型號及樣品加工定制!
