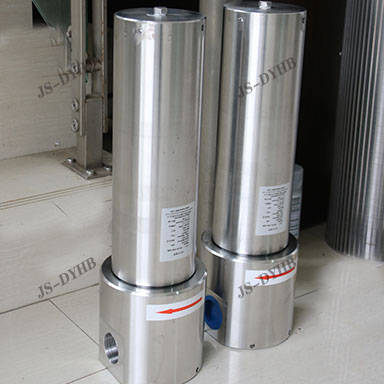

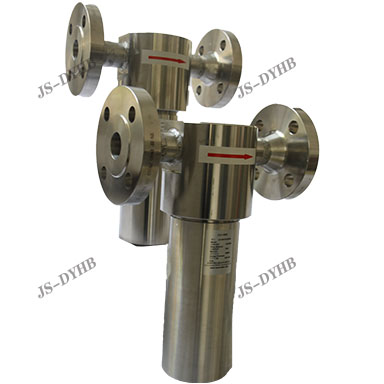

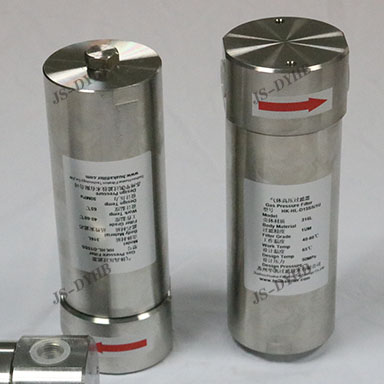

產品介紹

          JSDY-GYF系列高壓過濾器采用精度制造工藝，充分考慮了高壓領域的要求。 由316不銹鋼與鍍層碳鋼制成，可提供25-5-1-0.01um及活性炭過濾等級性能濾芯， 滿足客戶各種要求，應用空氣動力學原理進行設計，降低壓損。

  產品特點

  ◆過濾器外殼滿足各個等級的高壓，材質可選用不銹鋼、碳鋼兩大材質系列。

  ◆碳鋼、碳鋼表面化學鍍鎳或者噴涂，滿足防腐要求;

  ◆高壓過濾器分成三個壓力等級:1.6~6.4MPa        6.5MPa~20MPa         21MPa~40MPa;

  ◆接口形式：NPT螺紋   卡套連接   法蘭連接;

  ◆配件：自動排水閥、壓差表、管路附件等;

  ◆濾芯材料多種可選：玻纖、不銹鋼折疊、聚酯纖維及粉末燒結。



  標準尺寸

  材料：304、316L、碳鋼

  工作溫度：-80℃ - +700℃

  工作壓力：0.6Mpa-35Mpa(150Lb-2500Lb)

  選型等級

  C級：分離/過濾器

  濾除：3微米和更大的固態與液態顆粒：殘留油分含量5PPM W/W

  ISO 8573.1質量等級: 固體：3級;油分含量：5級

  進氣口液態負載：20,000PPM W/W



  T級：主管路過濾器

  濾除：1微米和更大的固態與液態顆粒：殘留油分含量1PPM W/W

  ISO 8573.1質量等級: 固體：2級;油分含量：4級

  進氣口液態負載：1000PPM W/W



  A級：高效除油過濾器

  濾除：0.01微米和更大的固態與液態顆粒：99.99+%油霧;殘留油分含量0.01PPM W/W

  ISO 8573.1質量等級: 固體：1級;油分含量：2級

  進氣口液態負載：60PPM W/W



  AA級：超 高效除油過濾器

  濾除：0.01微米和更大的固態與液態顆粒：99.99+%油霧;殘留油分含量0.01PPM W/W

  ISO 8573.1質量等級: 固體：1級;油分含量：1級

  進氣口液態負載：40PPM W/W



  H級：除油除臭過濾器

  濾除：油氣;殘留油分含量0.003PPM W/W(油汽狀)

  0.01um微米和更大的固態與液態顆粒

  ISO 8573.1質量等級: 固體：1級;油分含量：1級

  過濾器進氣口不可有液體：1級過濾的上游應使用高效除油過濾器及超 高效微油霧

  過濾器防止液態油污染：60PPM W/W

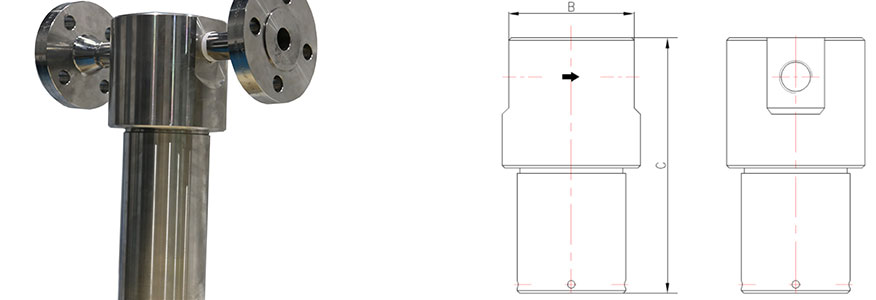

  外形尺寸

  產品規格

尺寸數據表
No：JSDY-GYF	A	B	C
01	F-NPT-3/8”	Φ72	172
02	F-NPT-1/2”	Φ108	214
03	F-NPT-1”	Φ133	360
04	F-NPT1-1/2”	Φ150	533
05	F-NPT-2”	Φ190	533
以上為標準尺寸，請?zhí)岢隹啥ㄖ瓶趶剑?/td>

附 注

  可根據用戶提供的規格、型號及樣品加工定制!

  以上表格尺寸尺寸請做參考!
